一键式快速影像测量仪交付客户使用
【2023-04-15】

上周,淮安某国企向枫香驿仪器设备(昆山)有限公司采购的一键式快速影像测量仪OMQ432加高型交付客户使用,并通过客户验收。

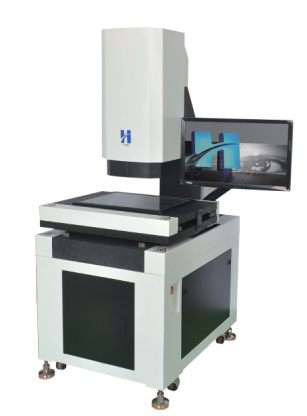

OMQ432一键测量仪是由英昊达公司研发生产的一款高性能尺寸类测量仪器。


采用畸变校正技术,保证在视野的各位置、各角度测量结果稳定精准;自主研发的图像拼接技术,保证拼接误差小于0.003mm。
一、用户程序:
自动匹配工件,任意放置,一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组,实现工件多个面翻面测量。
二、全面的测量元素:点、最高点、线、最高线、圆(中心坐标,半径、直径、真圆度、周长、面积,最大半径、最小半径)、弧、矩形(中心坐标,长、宽、周长、面积)、椭圆(中心坐标,长轴、短轴、周长、面积)、键槽(中心坐标,长、宽、周长、面积)、导入CAD轮廓扫描比对、轮廓PV、、圆柱直径、、测量结果再计算(最大值、最小值、平均值、求和)、二维码识别、条码识别。
三、标注:距离、X距离、Y距离、半径、直径、角度等。
四、形状误差评定:直线度、圆度,平面度。
五、位置误差评定:平行度、垂直度、对称度、同心度、位置度,轮廓度。
六、坐标系转换:1.笛卡尔坐标(X,Y)与极坐标(R,θ)可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转,建立工件坐标系。 2.通过产品特征建立二次匹配自动判定相对偏移位置(螺纹管件,焊接,组装件等)。


七、批量编辑特征:线性阵列,环形阵列,智能阵列(通过重复特征识别,自动复制特征编辑,实现非固定间距复制)。
八、特殊测量模块:齿轮测量,螺纹测量,最大最小圆,密封圈,面积比对,曲线对比,智能工具,辅助智能标注,图像识别自动测量等。

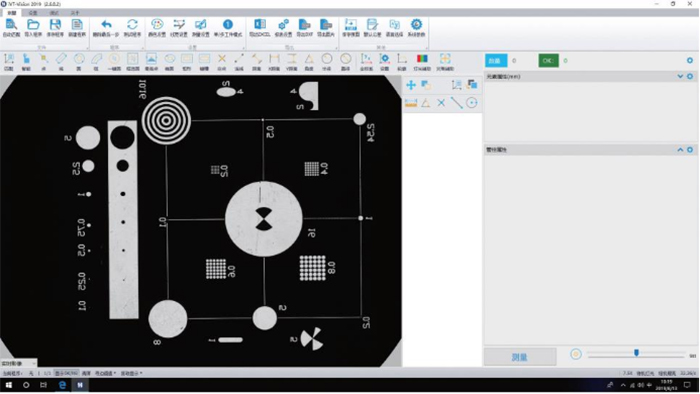

九、图像化结果显示:通过整体扫描图片,进行标注显示测量结果,可显示实测量值,偏差值,超差值,结果颜 色区分,测量结果等级标识等达到快速筛选的效果。
十、数据存储:提供数据上传服务器接口,可根据实际需求客制化。本地数据累计储存,可按日期,规格型号查询并进行数据分析;用户数据实时备份。
十一、数据输出与分析:可以自定义EXCEL模板,可以指定输出单元格。软件自带CPK模板,可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk

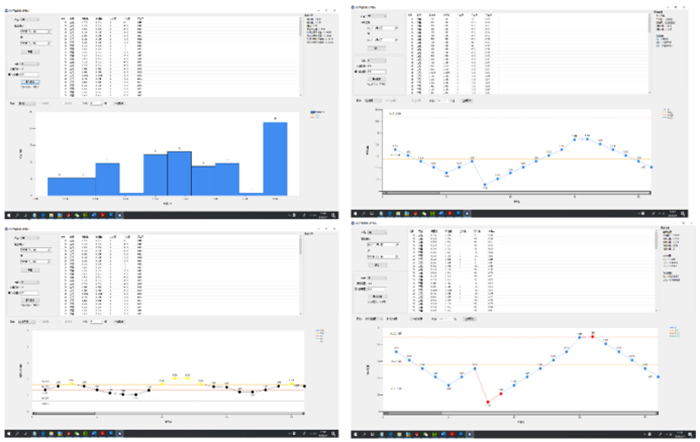

十二、SPC数据分析功能
包括:直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。



十三、其它功能
1、软件语言:多国语言可选,语言包开放,可定义翻译修改
2、图像和绘图区共用,所见即所得,可自定义:颜色、线宽、字体大小、背景颜色
3、对焦辅助、灯光辅助功能,减少人为误差
4、合格/不合格(OK/NG),并报警提示,可语音输出:OK、NG
5、可快速扫描轮廓,并导出到CAD
6、可选配IO卡,外触发测量并OK或NG信号输出

枫香驿仪器设备(昆山)有限公司立足于全国百强市昆山城北,集和仪器行业资深应用工程师,为客户提供集成化、一体化的检测试验方案以及高品质的仪器设备。从场地规划、试验室建设、检测仪器推荐、人员培训到仪器维护,给客户提供专业性的建议与服务。致力于成为有价值的仪器配套服务商。

技术咨询热线:15858395021朱工
