一、影像测量仪概念

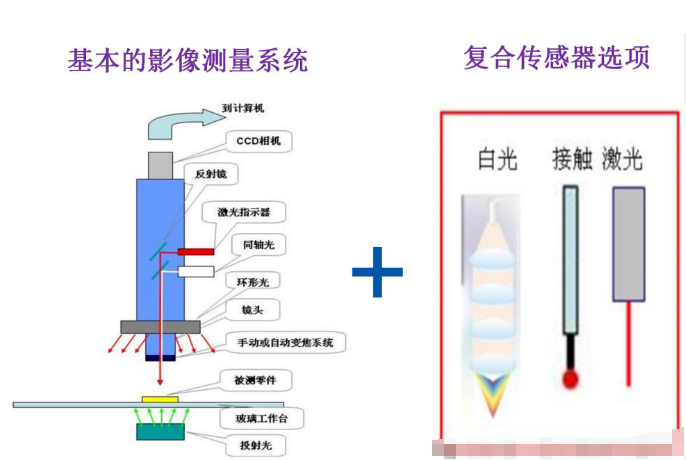

影像测量仪是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后，变成了具有软件灵魂的测量大脑，是整个设备的主体。它能快速读取光学尺的位移数值，通过建立在空间几何基础上的软件模块运算，瞬间得出所要的结果；并在屏幕上产生图形，供操作员进行图影对照，从而能够直观地分辨测量结果可能存在的偏差。

二、应用领域：

   仪器适用于以二维平面测量为目的的一切应用领域。这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

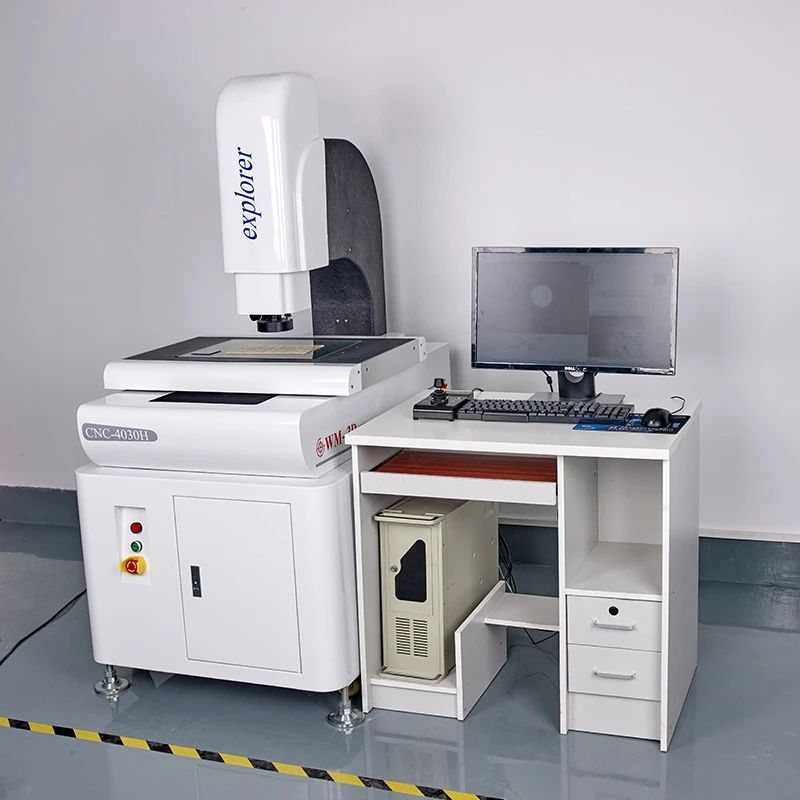

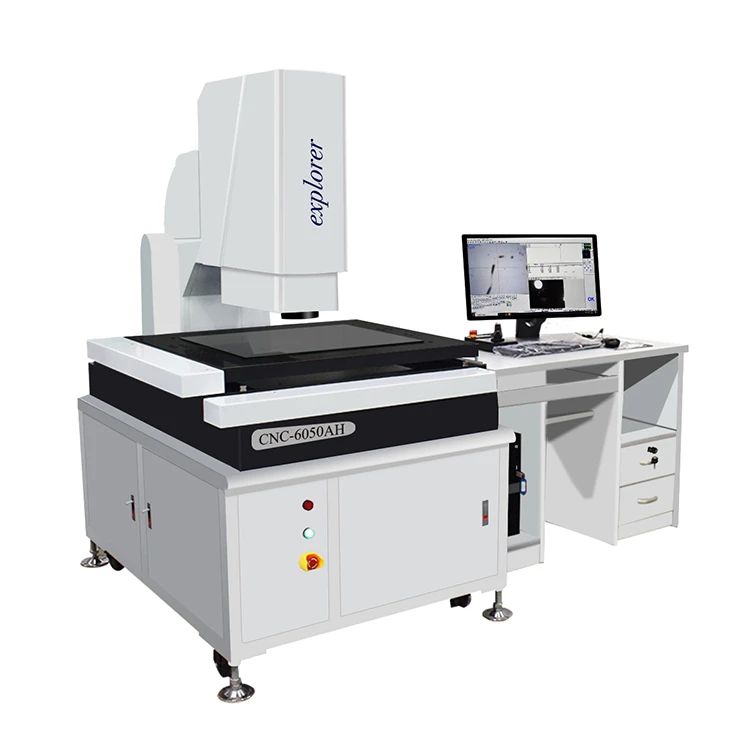

三、全自动影像测量仪

全自动影像测量仪，是在数字化影像测量仪(又名CNC影像仪)基础上发展起来的人工智能型现代光学非接触测量仪器。其承续了数字化仪器优异的运动精度与运动操控性能，融合机器视觉软件的设计灵性，属于当今最前沿的光学尺寸检测设备。全自动影像测量仪能够便捷而快速进行三维坐标扫描测量与SPC结果分类，满足现代制造业对尺寸检测日益突出的要求：更高速、更便捷、更精准的测量需要，解决制造业发展中又一个瓶颈技术。全自动影像测量仪是影像测量技术的高级阶段，具有高度智能化与自动化特点。其优异的软硬件性能让坐标尺寸测量变得便捷而惬意，拥有基于机器视觉与过程控制的自动学习功能，依托数字化仪器高速而精准的微米级走位，可将测量过程的路径，对焦、选点、功能切换、人工修正、灯光匹配等操作过程自学并记忆。全自动影像测量仪可以轻松学会操作员的所有实操过程，结合其自动对焦和区域搜寻、目标锁定、边缘提取、理匹选点的模糊运算实现人工智能，可自动修正由工件差异和走位差别导致的偏移实现精确选点，具有高精度重复性。从而使操作人员从疲劳的精确目视对位，频繁选点、重复走位、功能切换等单调操作和日益繁重的待测任务中解脱出来，成百倍地提高工件批测效率,满足工业抽检与大批量检测需要。全自动影像测量仪具有人工测量、CNC扫描测量、自动学习测量三种方式，并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图，实现点哪走哪的全屏目标牵引，测量结果生成图形与影像地图图影同步，可点击图形自动回位、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差，并对其进行标定，从而提高关键数据的批测精度。全自动影像测量仪有着友好的人机界面，支持多重选择和学习修正。

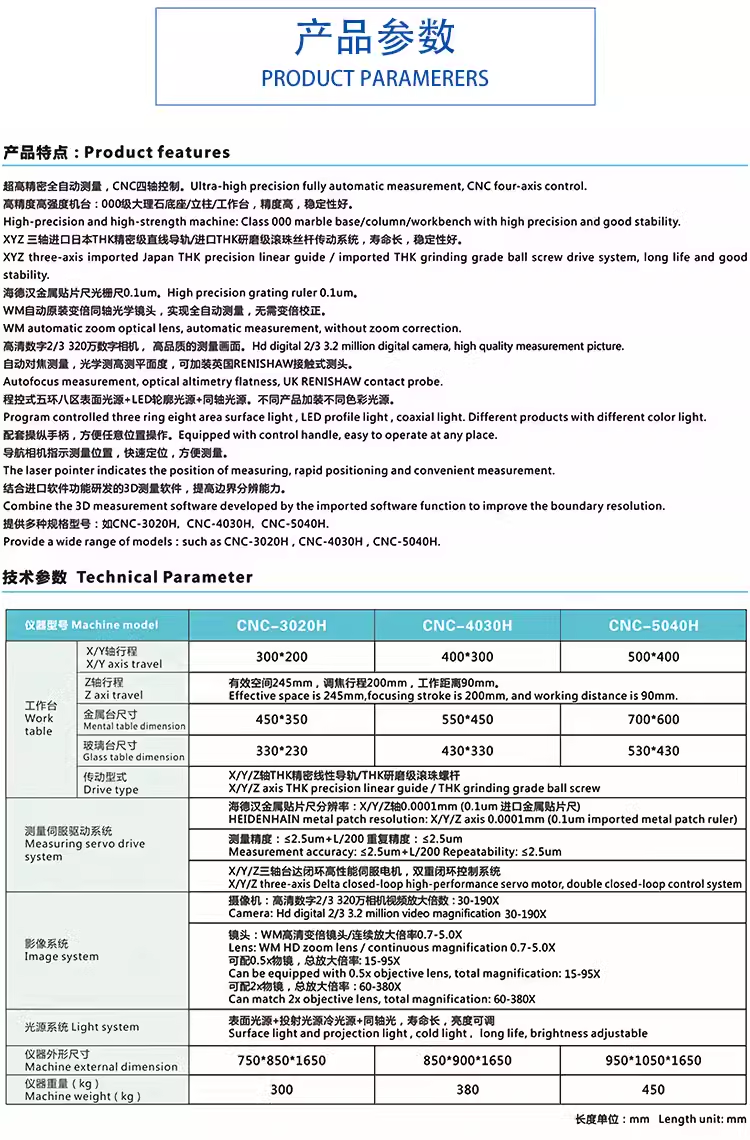

四、产品特点：

1、本产品组合式搭配设计，倍率广泛，高分辨率、高对比度成像；

2、 倍率准确，自动变倍；

3、重复定位精度高；重复精度可达1um

4、变倍舒适，变倍过程顺畅平稳，中心偏移量极小；

5、采用高硬度耐磨材料，使用寿命长；

6、通用环形灯接口，可按需要任意配置底光源或环形照明光源。

五、测量功能：

1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；

2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；

3、坐标平移和坐标摆正，提高测量效率；

4、聚集指令，同一种工件批量测量更加方便快捷，提高测量效率；

5、测量数据直接输入到AutoCAD中，成为完整的工程图；

6、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca等各种参数；

7、多种语言界面切换；

8、记录用户程序、编辑指令、教导执行；

9、大地图导航功能、刀模具专用立体旋转灯、3D扫描系统、快速自动对焦、自动变倍镜头；

10、可选购接触式探针测量,软件可以自由实现探针/影像相互转换，用于接触式测量不规则的产品,如椭圆、弧度 、平面度等尺寸；也可以直接用探针打点然后导入到逆向工程软件做进一步处理。

11、影像测量仪还可以检测圆形物体的圆度、直线度、以及弧度；

12、平面度检测：通过激光测头来检测工件平面度；

13、针对齿轮的专业测量功能

14、针对全国各大计量院所用试验筛的专项测量功能

15、图纸与实测数据的比对功能

六、仪器优点：

1、装配2个可调的光源系统，不仅观测到工件轮廓，而且对于不透明的工件的表面形状也可以测量。

2、使用冷光源系统，可以避免容易变形的工件在测量是因为热而变形所产生的误差。

3、工件可以随意放置。

4、仪器操作容易掌握。

5、测量方便，只需要用鼠标操作。

6、Z轴方向加探针传感器后可以做2.5D的测量。
