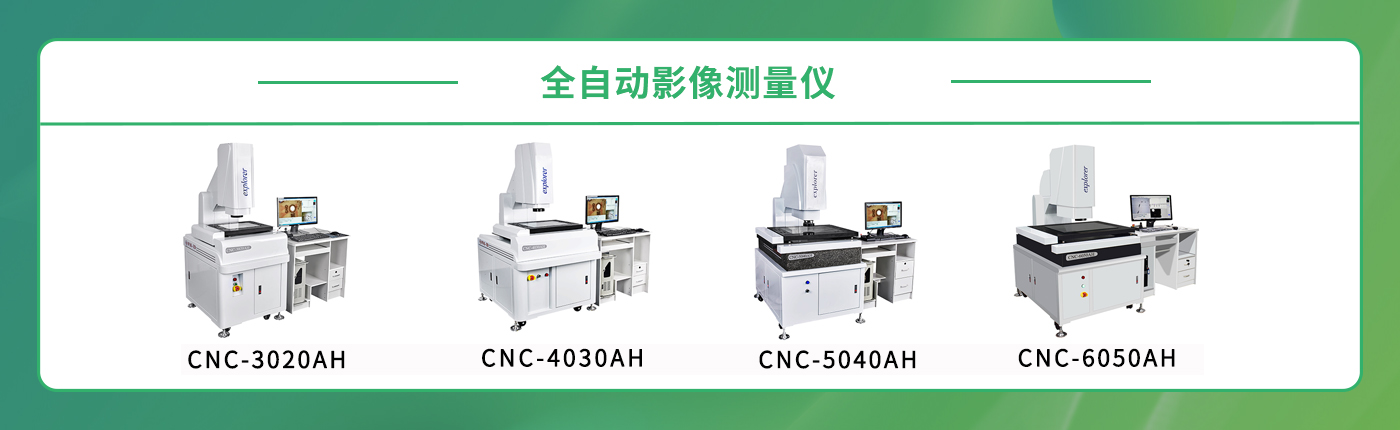

仪器型号Machine model

CNC-3020AH

CNC-4030AH

CMC-5040AH

工作台 Work table

X/Y轴行程

X/Y axis travel

300*200

400*300

500*400

Z轴行程

Z axi travel

有效空间245mm,调焦行程200mm,工作距离90mm.

Effective space is 245mm,focusing stroke is 200mm,and working distance is 90mm

金属台尺寸

Mental table dimension

450*350

550*450

700*600

玻璃台尺寸

Glass table dimension

330*230

430*330

530*430

传动型式

Drive type

X/Y/Z轴精密线性导轨/研磨级滚珠螺杆

X/Y/Z axis precision linear guide/grinding ball screw

测量伺服驱动系统

Measuring servo drive

system

金属贴片尺分辨率：×/Y/Z轴0.0002mm(0.2um)

Optical  scale  resolution:X/Y/Zaxis  0.0002mm(0.2um)

测量精度：≤3um+L/200重复精度：≤3um

Measuring accuracy:≤3um+L/200 Repeatability accuracy:≤3um

X/Y/Z三轴高性能台湾伺服电机，双重闭环控制系统

X/Y/Z three-axis high performance Taiwan servo motor,double closed loop control system

影像系统

Image system

摄像机：1/2高清数字相机，视频放大倍数：28-165x

Camera:1/2 HD digital camera,video magnification number:28-165x

镜头：WM高清变倍镜头/连续放大倍率0.7-5.0x

Len:high definition zoom lens/Continuous magnification 0.7-5.0x

可配0.5x物镜，总放大倍率：14-83x

Can match 0.5xobjective lens, total magnification:14-83x

可配2x物镜，总放大倍率：56-330x

Can match 2xobjective lens,total magnification:56-330x

光源系统

Light system

表面光源与投射光源冷光源，寿命长，亮度可调

Surface light and projection light,cold light,long life,brightness adjustable

仪器外形尺寸

Machine external dimension

700*850*1650

800*900*1650

900*1050*1650

仪器重量(kg)

Machine weight(kg)

300

380

450
